ソーラーパネルを購入した話

2019年10月の話ですが、これから台風が来るといので携帯やノートパソコンの充電にでも使えないかと、ソーラーパネルを購入することにしました。

いろいろ検討した結果、Amazonで「DOKIO 100w 折りたたみ式 単結晶 ソーラーパネル」というやつを購入することにしました。

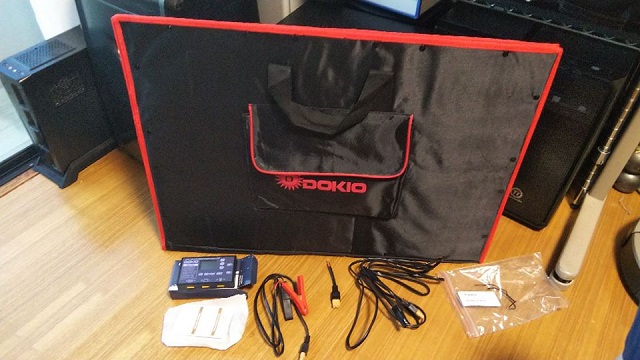

ソーラーパネルと部品一式

屋根の上に乗せるようなハードな奴ではなくて、持ち運びのできる折りたたみ式のソフトな奴です。

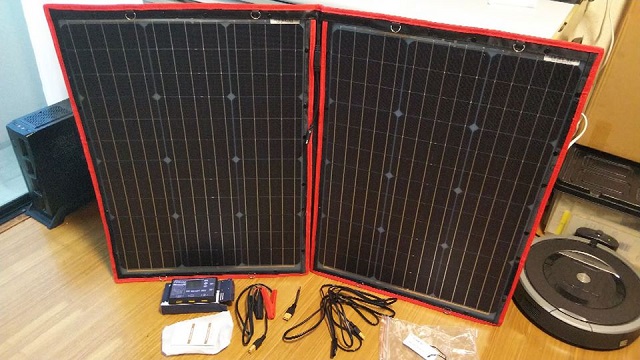

ソーラーパネルを展開すると、こんな感じです。
右側の丸いのはRoombaなので関係ありません。

ソーラーパネルを広げたところ

バッテリーとインバータ、シガーライターソケットも購入しました。
これで、ソーラーパネルで発電した電気を溜めて、インバータ経由で使えるようになる筈です。(たぶん)

インバータとバッテリーとシガーソケット

下はソーラーパネルの付属品です。

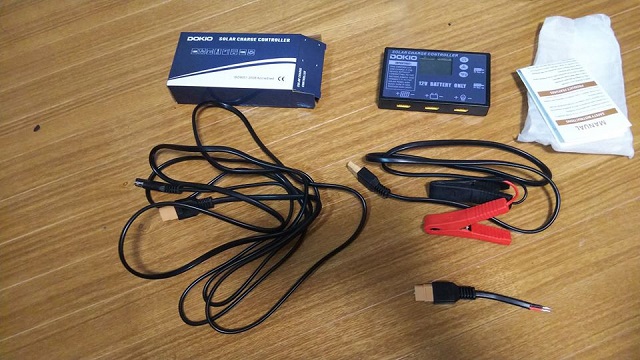

ソーラーパネルの付属品

チャージコントローラ(上中央)とコントローラとソーラーパネルを繋ぐケーブル(左下)、コントローラとバッテリーを繋ぐケーブル(右中)、負荷接続用ケーブル(右下)、取扱説明書(右上)です。
左上はチャージコントローラの箱です。
取説は英語とロシア語(多分)で書かれています。

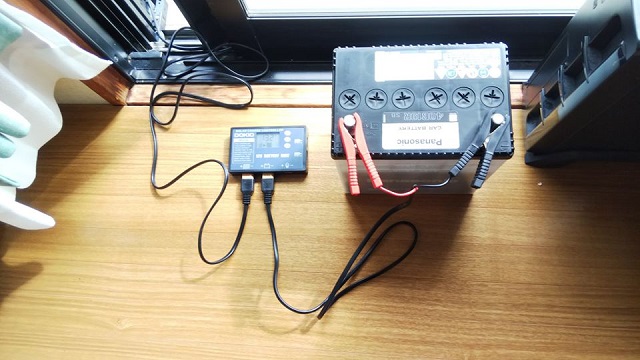

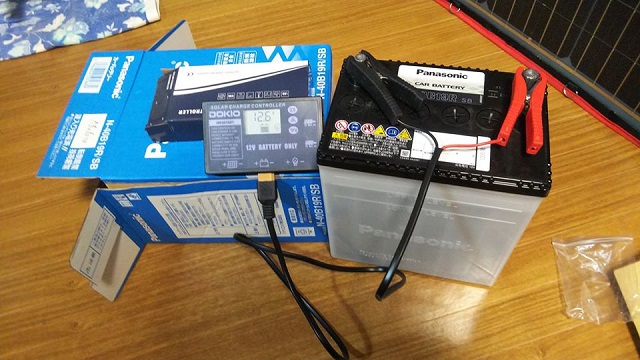

下はチャージコントローラをバッテリーに繋いだところです。

ーとチャージャーコントローラの接続

バッテリーはPanasonicの車用バッテリーでN-40B19R/SBというやつで、Amazonで¥3446でした。
充電済みだったので表示は80%充電済みで12.6Vとなっていました。

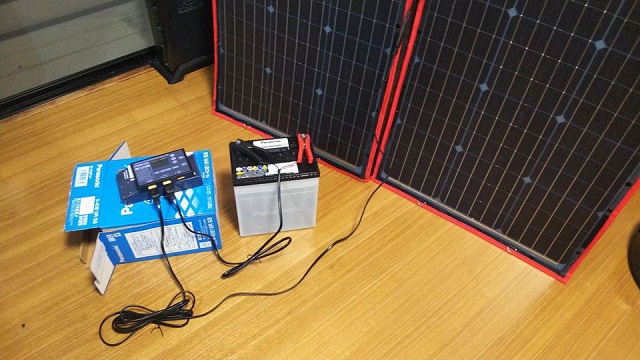

ソーラーパネルも繋いでみました。
夜間の室内なので充電はしていませんが、接続確認のためです。

ソーラーパネルとチャージコントローラ&バッテリーの接続

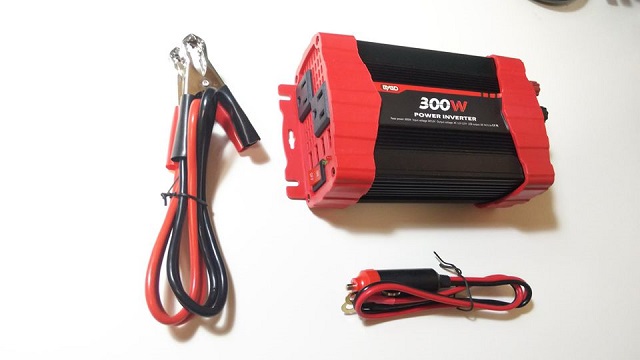

下は購入したインバータです。

購入したインバータ

BYGD カーインバーター12V 300W というやつで、これもAmazonで購入しました。
バッテリーに繋いで、USBポートやAC100Vコンセントから電源が取れるというものです。

こちらは疑似正弦波を出すタイプで、本当なら純正弦波の奴が良いらしいのですが、試験用なので安い奴にしました。

明るくなったので、ソーラーパネルを外に出してバッテリーに充電してみました。

充電してみました

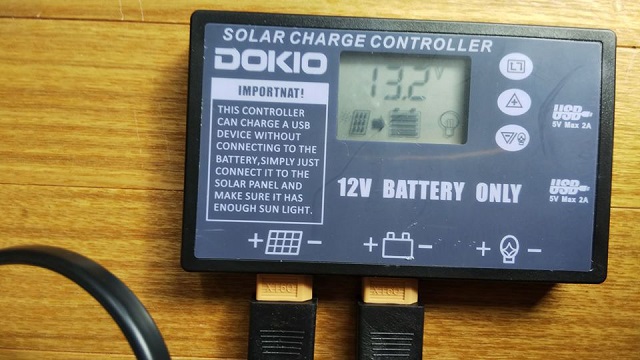

ソーラーパネルから充電している時は左のパネルの絵から中央のバッテリーの絵に向かって矢印が出ます。

充電状況

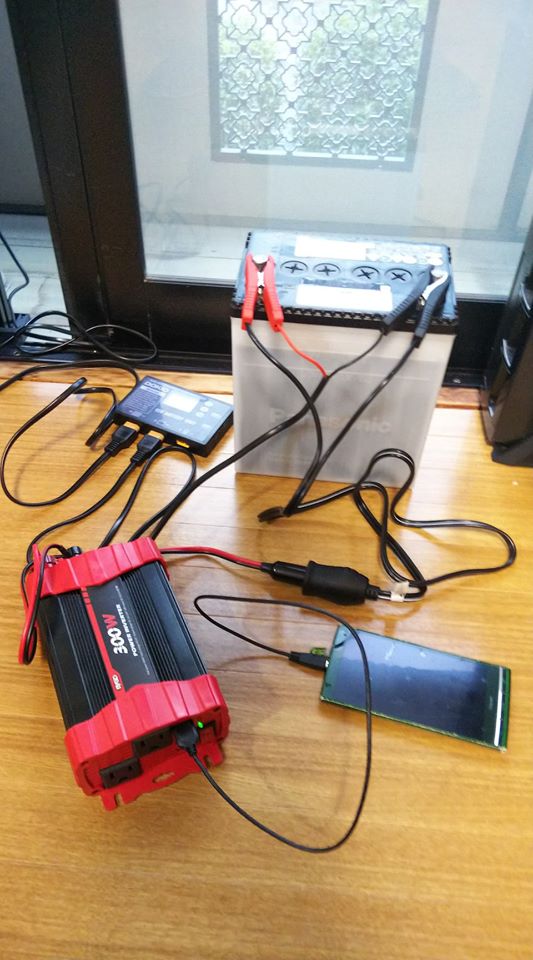

バッテリーにインバータを繋いで、インバータのUSBポートからスマホに充電してみました。

スマートフォンに充電してみました

バッテリーとインバータの間はシガーソケットを中継して接続しています。
チャージコントローラ付属のバッテリー接続ケーブルのワニ口クリップにシガーライターソケットのケーブルを半田付けして同時に接続できるようにしました。
これでバッテリーに充電しながら、電源として使用できるはずです。

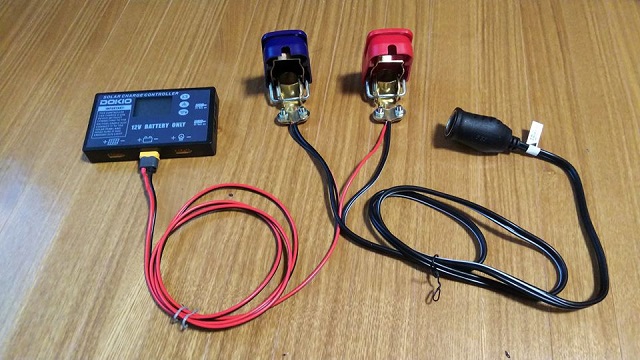

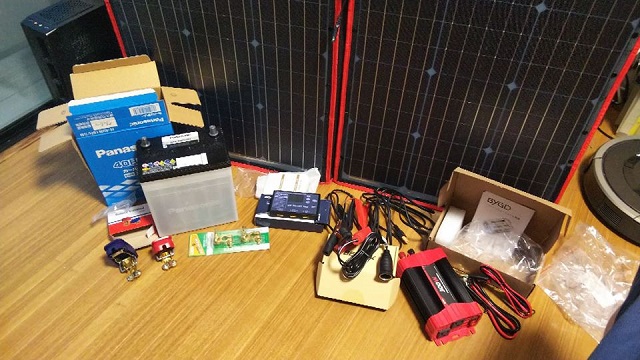

バッテリーの端子をワニ口クリップで挟んでいる状態では、端子がむき出しになっているのと、ケーブルを引っ掛けて外れたりするといけないので、バッテリーの端子への接続部分をワンタッチの物にして、チャージコントローラとシガーライターソケットを一緒に接続できるようにしました。

バッテリーの端子をワンタッチの物に交換

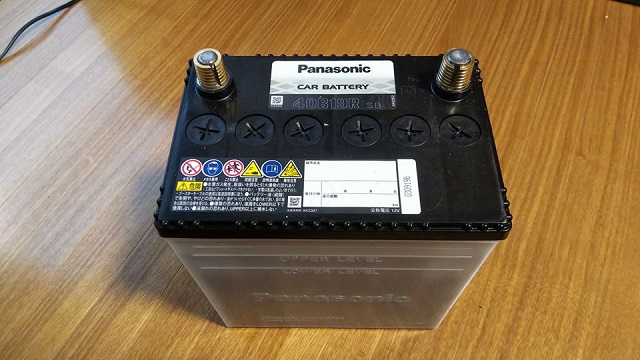

バッテリー端子にはB端子をD端子に変換するアダプターを取り付けました。

バッテリー端子に変換コネクタを取り付けました

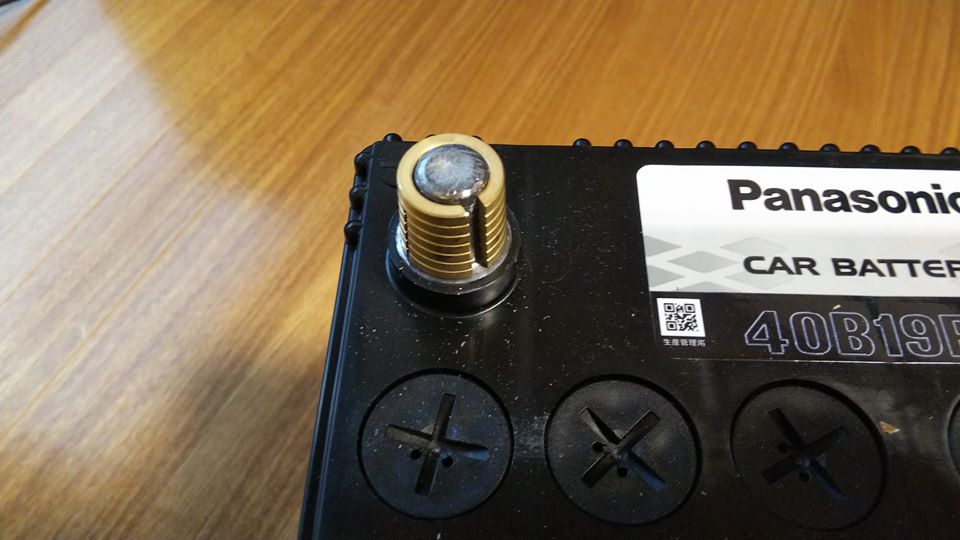

アダプターを取り付けた端子部分はこんな感じです。

バッテリー端子の変換コネクタ部分

ワンタッチターミナルをバッテリーにセットした状態です。
この状態では端子にかぶせただけで、固定はしていません。

ワンタッチターミナルをかぶせた状態

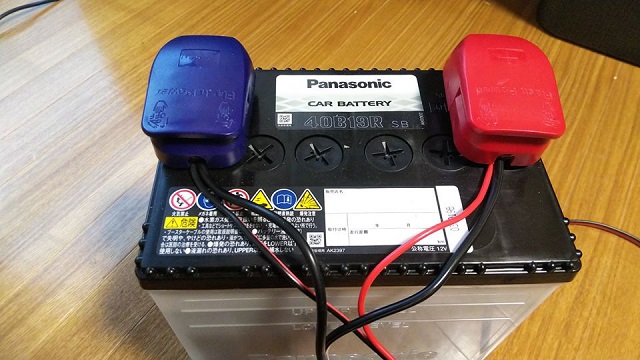

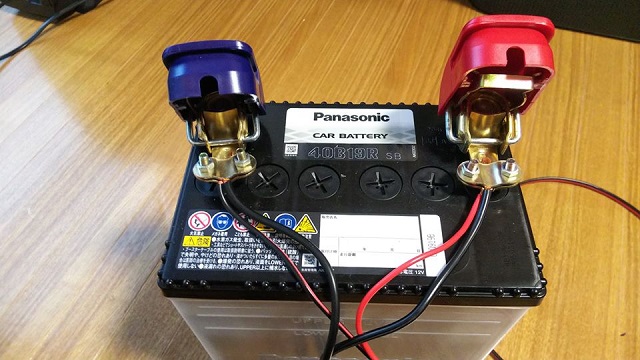

ターミナルのキャップを上から押して閉じ、バッテリー端子にしっかり固定します。

ワンタッチターミナルを固定した状態

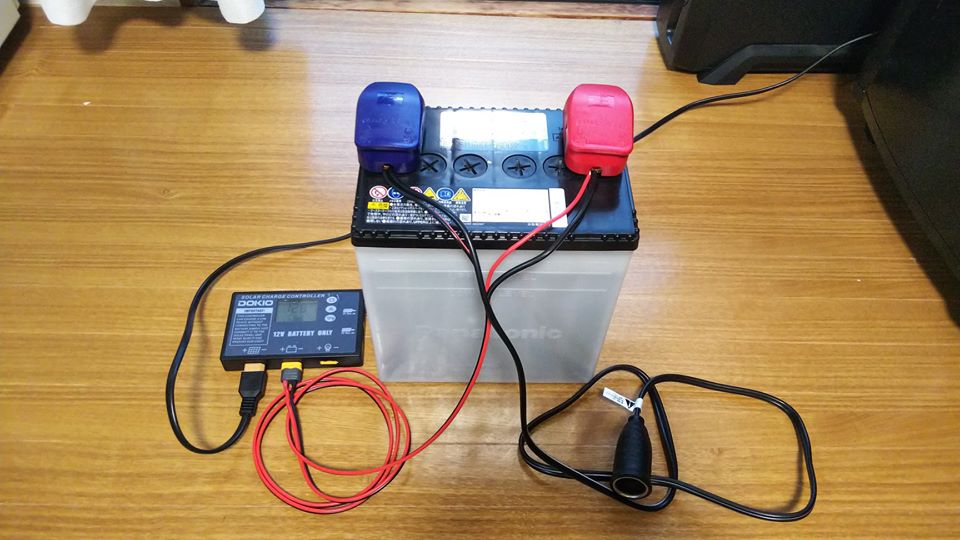

バッテリーとシガーライターソケット、チャージコントローラ、ソーラーパネルを接続した状態です。

ソーラーパネル、チャージコントローラ、バッテリーとシガーソケット接続状態

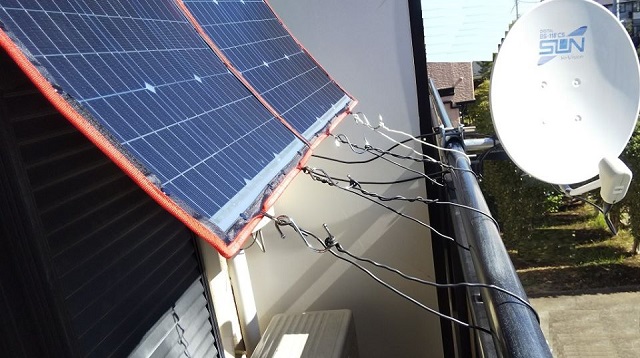

ソーラーパネルをベランダの物干し竿にS字フックで吊るしてみました。

ソーラーパネルをベランダに吊るした状態

ぶらぶらせずに斜めになるように手摺からFケーブルを剥いた線で引っ張っています。

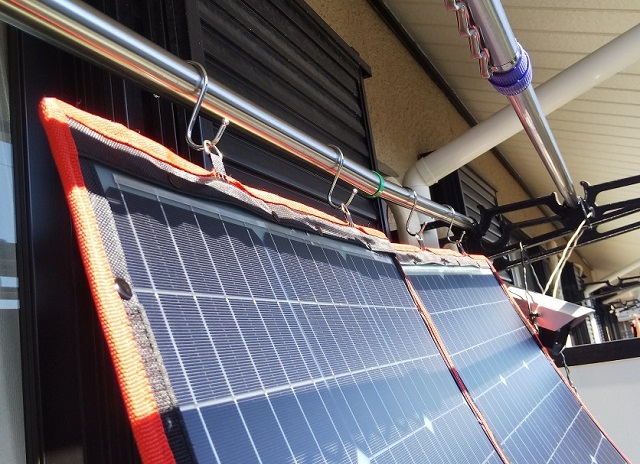

上の方はこんな感じです。

ソーラーパネルの上の方はこんな感じです

ソーラーパネルに金具がついているので、そこに引っ掛けています。

下の方はベランダの手すりに番線を通してS字フックで引っ掛けています。

ソーラーパネルの下の方はこんな感じです

強風の際には、すぐに外して仕舞える様になっています。

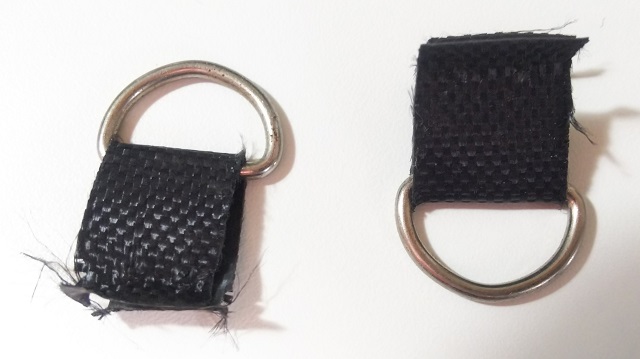

と、ここまでFacebookに書いたのですが、しばらく経った強風の日に仕舞い忘れて、上のリングをパネルに止めている、ベルトの縫い目からちぎれて落ちてしまいました。

千切れたリング

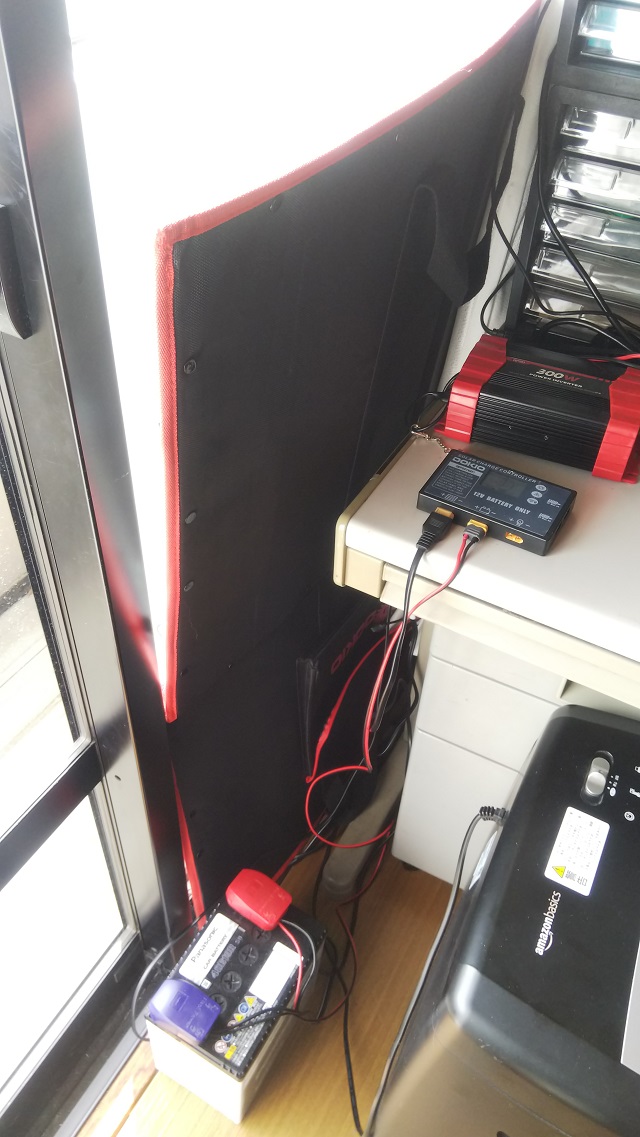

現在は、ベランダのガラス戸の内側に立てかけて使っています。網戸越しになっていますが、一応充電はしているようです。

ベランダのガラス戸の内側に立てかけています
